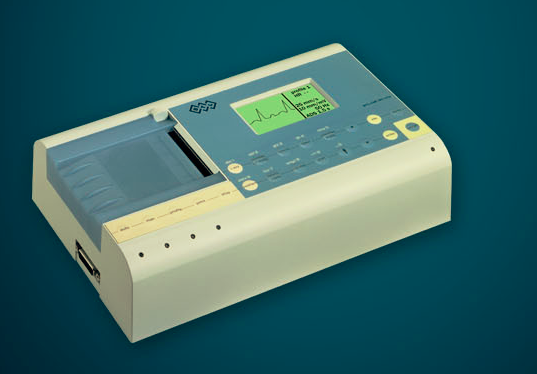

ECG Linea-S
ECG A 3 e 6 CANALI CON STAMPE SU CARTA 58 mm
Gli ECG della linea BTL-08 S sono ideali per la loro portabilità e la lunga durata della batteria. Il display LCD consente di visualizzare un canale ECG selezionato ed altre informazioni correlate come la velocità della carta, ampiezza, etc.
Il comfort dell‘utente è garantito da un solo tocco e dal semplice utilizzo del menu.
Descrizione
CARATTERISTICHE PRINCIPALI
- Unità portatile
- Stampe su carta termica 58 mm
- Opzioni di funzionamento a batteria o tramite collegamento a rete elettrica
- Aggiornamento diagnosi (include analisi e interpretazione del testo)
Software Diagnostico
Il software BTL CardioPoint-ECG può essere utilizzato come opzione con questo elettrocardiografo. Con questa combinazione è possibile controllare la registrazione e analizzare l’ECG sullo schermo di un computer. Il software aiuta a gestire i dati dell’analisi del paziente ed offre una varietà di funzioni diagnostiche avanzate.
BTL CardioPoint®
Il software BTL CardioPoint è una soluzione versatile e completa che integra ECG, Prova da sforzo, ECG Holter, ABPM e Spirometria in un’unica piattaforma unificata. Il numero delle possibili configurazioni diagnostiche, grafiche e di operazioni in rete (network) lo rendono un software che si adatta facilmente all’utente.
Dati tecnici
PARAMETRI TECNICI
| BTL-08 SD6 | BTL-08 SD3 | BTL-08 SD1 | |
|---|---|---|---|
UNITA’ ESTERNA |
|||
| Display | display grafico | ||
| Dimensioni del display | 70 × 36 mm | ||
| Risoluzione schermo | 128 × 64 px | ||
| Tastiera | alfanumerica e funzioni | ||
| Controllo del contatto dell’elettrodo | indicazione di contatto di ogni elettrodo | ||
| Interfaccia | RS232, riduzione USB | ||
| Dimensioni | 276 × 168 × 74 mm | ||
| Peso approx. | 2 kg | ||
STAMPANTE |
|||
| Larghezza carta | 58 mm | ||
| Tipo di carta | rotolo | ||
| Tipo di stampa | termica | ||
| Velocità carta | 5, 10, 25, 50 mm/s | ||
SEGNALE |
|||
| Numero di canali | 6 | 3 | 1 |
| Numero di derivazioni | 12 | ||
| Derivazioni mostrate | 1 | ||
| Derivazioni stampate | 1, 3, 6 | 1, 3 | 1 |
| Trasmissione in modalità automatica | tempo reale, sincronizzata | ||
| Localizzazione Pacemaker | si | ||
| Sensibilità | 2.5, 5, 10, 20 mm/mV | ||
| Registrazioni salvate (strisce lunghe 10-sec) | 6 | ||
| Registrazione lunga ECG 1 derivazione/2 derivazioni | 9 min/no | ||
FILTRI DIGITALI |
|||
| Filtri per alimentazione adattabili | 50–60 Hz | ||
| Filtri per tremori muscolari | 35, 25 Hz | ||
| Filtri della linea di base | 0.05 Hz (3.2 s), 0.11 Hz (1.5 s), 0.25 Hz (0.6 s), 0.50 Hz (0.3 s), 1.50 Hz (0.1 s) |
||
| Automatico | no | ||
PROFILI STABILITI DALL’UTENTE |
|||
| No. di profili per modalità auto. e man. | 3 | ||
| No. di profili per la registrazione lunga dell’ECG | 3 | ||
INDICE DELLE OPZIONI DISPONIBILI |
|||
| Estensione dei canali | no | 3–6 | 1–3–6 |
| Diagnosi (include: media, analisi, interpretazione del testo) | opzionale | opzionale | no |
| Connessione al PC con software BTL CardioPoint-ECG | opzionle | opzionale | no |
| Ergometria con software BTL CardioPoint-Ergo | opzionale | opzionale | no |
SPECIFICHE TECNICHE |
|||
| Alimentazione | 115/230 V, 50–60 Hz | ||
| Risposta della frequenza | 0.05–150 Hz | ||
| Risoluzione digitale | 3.9 μV | ||
| Conversione A/D | 13 bit | ||
| Frequenza di campionamento ECG | 2 000 Hz | ||
| Rilevazione Pacemaker | 100 μs / circuito riservato con funzione di localizzazione a 40000 Hz | ||
| Portata dinamica | 15.9 mV | ||
| Voltaggio di polarizzazione | ± 400 mV | ||
| Max. voltaggio costante | ± 5 V | ||
| Impedenza input | > 20 MOhm | ||
| Scarto modalità comune | > 100 dB | ||
| Capacità dell’accumulatore | automatico: fino a 30 stampe manuale: fino a 35 minuti di stampa monitoraggio segnale: fino a 75 minuti |
||
| Tempo di carica | max. 3 ore (se completamente scarico) | ||
