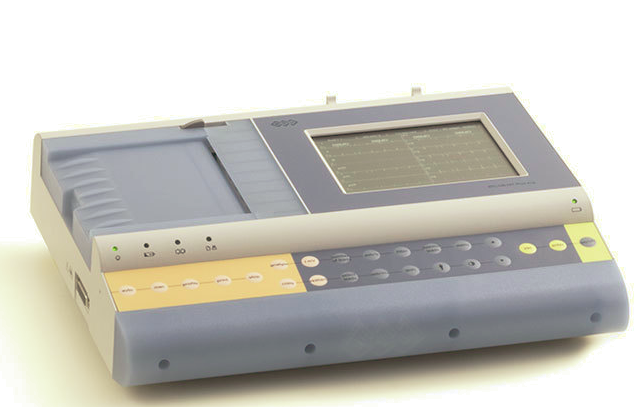

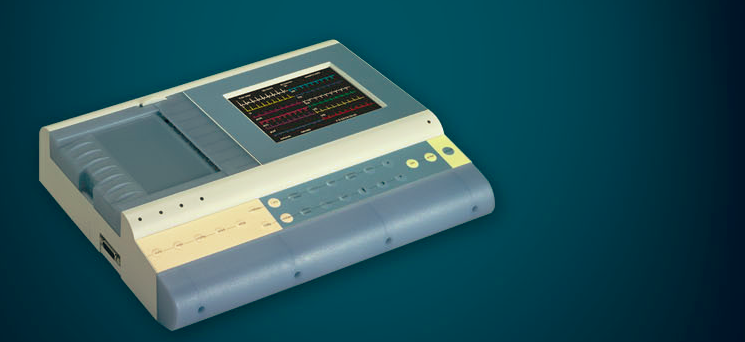

ELETTROCARDIOGRAFI LINEA M

Descrizione

Caratteristiche principali:

Flusso di Lavoro Ottimizzato

L’aggiornamento BTL-08 per le comunicazioni e trasmissioni tramite WiFi & LAN ottimizza il flusso di lavoro clinico attraverso il trasferimento automatico delle registrazioni ECG verso il software BTL CardioPoint. Il software BTL consente di analizzare, rivedere ed esportare verso altri sistemi ospedalieri le registrazioni ECG.

Stampe di Alta Qualità

L’utilizzo degli innovativi filtri auto adattabili BTL rende il segnale ECG stabile e silenzioso e allo stesso tempo i filtri BTL non provocano alterazioni delle forme naturali dell’onda ECG.



Aggiornamento Spirometria

Gli ECG BTL possono essere facilmente aggiornati ad un sistema combinato cardio-polmonare professionale semplicemente connettendo il pneumotacografo BTL all’unità. Questo sistema è in grado di registrare ed interpretare sia le registrazioni ECG che i cicli di spirometria flusso-volume e volume-tempo.

Software Diagnostico

Il software BTL CardioPoint-ECG può essere utilizzato come opzione con questo elettrocardiografo. Con questa combinazione è possibile controllare la registrazione e analizzare l’ECG sullo schermo di un computer. Il software aiuta a gestire i dati dell’analisi del paziente ed offre una varietà di funzioni diagnostiche avanzate.

BTL CardioPoint®

Il software BTL CardioPoint è una soluzione versatile e completa che integra ECG, Prova da sforzo, ECG Holter, ABPM e Spirometria in un’unica piattaforma unificata. Il numero delle possibili configurazioni diagnostiche, grafiche e di operazioni in rete (network) lo rendono un software che si adatta facilmente all’utente.

Dati tecnici

PARAMETRI TECNICI

UNITA’ ESTERNA

Display touch screen a colori da 5.7″
Dimensioni del display 118 × 89 mm
Risoluzione schermo 640 × 480 px
Tastiera alfanumerica e funzioni, pulsanti touch screen
Controllo del contatto dell’elettrodo indicazione di contatto di ogni elettrodo
Interfaccia RS 232, USB, LAN (opzionale), WiFi (opzionale)
Dimensioni 330 × 270 × 74 mm
Peso approx. 3.2 kg

STAMPANTE

Larghezza carta 112 mm
Tipo carta rotolo/A4-carta semplice
Tipo stampa termica/stampante esterna a inchiostro o laser
Velocità carta 5, 10, 25, 50 mm/s

SEGNALE

Numero di canali 3, 6, 12
Numero di derivazioni 12
Derivazioni mostrate 3, 6, 12
Derivazioni stampate 3, 4, 6, 12, 3 × 4 + 1, 3 × 4 + 2, 3 × 4 + 3, 4 × 3 + 1, 6 × 2 + 1, 6 × 2 + 2
Trasmissione in modalità automatica tempo reale, sincronizzata
Localizzazione Pacemaker si
Sensibilità 2.5, 5, 10, 20 mm/mV
Registrazioni salvate (strisce lunghe 10-sec) 250 (minimo), 400 (tipico)
Registrazione lunga ECG 1 derivazione/2 derivazioni 10/10 min

FILTRI DIGITALI

Filtri per alimentazione adattabili 50–60 Hz
Filtri per tremori muscolari 35, 25 Hz
Filtri della linea di base 0.05 Hz (3.2 s), 0.11 Hz (1.5 s), 0.25 Hz (0.6 s), 0.50 Hz (0.3 s), 1.50 Hz (0.1 s), linguette
Automatico auto adattabili

PROFILI STABILITI DALL’UTENTE

No. di profili per modalità automatica e manuale illimitati
No. di profili per la registrazione lunga dell’ECG illimitati

INDICE DELLE OPZIONI DISPONIBILI

Diagnosi (include: media, analisi, interpretazione del testo) opzionale
Connessione al PC con software BTL CardioPoint-ECG opzionale
Ergometria con software BTL CardioPoint-Ergo opzionale

SPECIFICHE TECNICHE

Alimentazione 115/230 V, 50–60 Hz
Risposta della frequenza 0.05–170 Hz
Risoluzione digitale 3.9 μV
Conversione A/D 13 bit
Frequenza di campionamento ECG 2000 Hz
Rilevazione Pacemaker 100 μs / circuito riservato con funzione di localizzazione a 40000 Hz
Portata dinamica 15.9 mV
Voltaggio di polarizzazione ± 400 mV
Max. voltaggio costante ± 5 V
Impedenza input > 20 MOhm
Scarto modalità comune > 98 dB
Capacità dell’accumulatore automatico: fino a 30 stampe
manuale: fino a 30 minuti di stampa
monitoraggio segnale: fino a 90 minuti
Tempo di carica approx. 4–6 ore (se completamente scarico)
