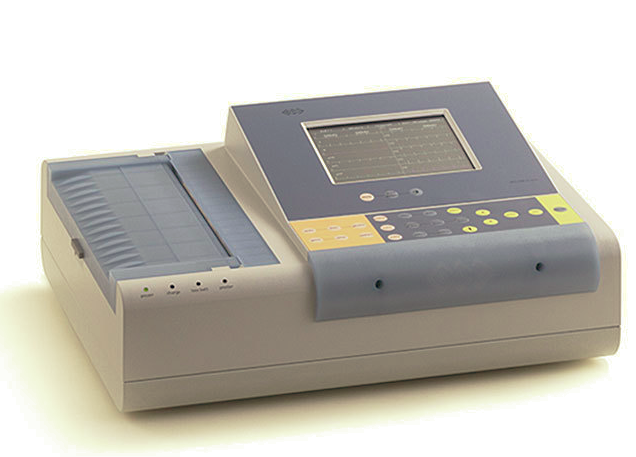

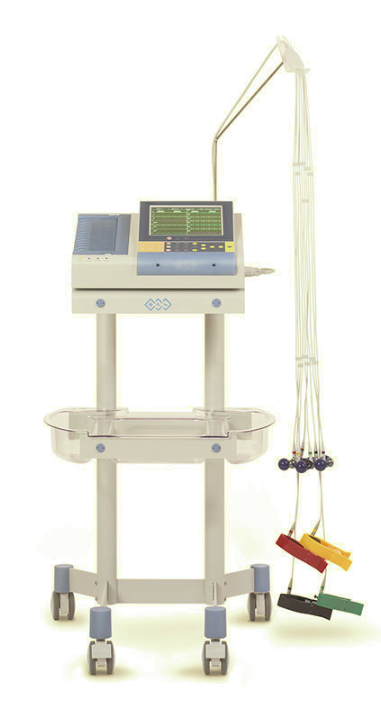

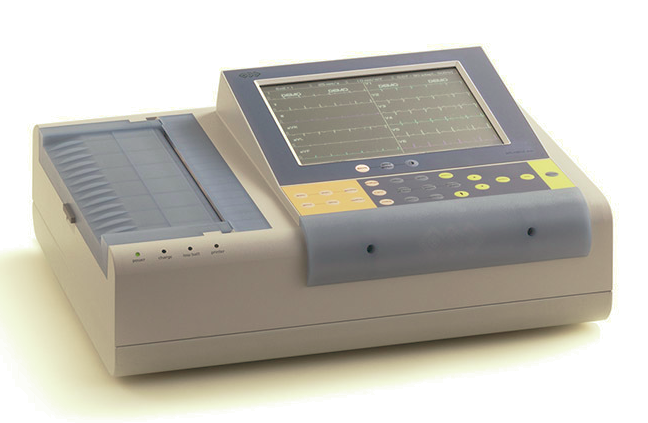

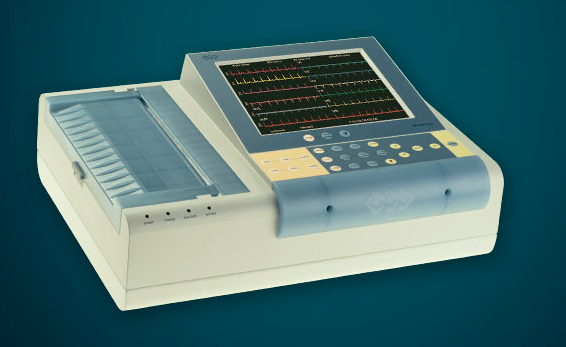

BTL-08 LC ed LT PLUS ECG A 12 CANALI CON STAMPE A4-A5
Descrizione
Caratteristiche principali:
Flusso di Lavoro Ottimizzato
L’aggiornamento BTL-08 per le comunicazioni e trasmissioni tramite WiFi & LAN ottimizza il flusso di lavoro clinico attraverso il trasferimento automatico delle registrazioni ECG verso il software BTL CardioPoint. Il software BTL consente di analizzare, rivedere ed esportare verso altri sistemi ospedalieri le registrazioni ECG.
Stampe di Alta Qualità
L’utilizzo degli innovativi filtri auto adattabili BTL rende il segnale ECG stabile e silenzioso e allo stesso tempo i filtri BTL non provocano alterazioni delle forme naturali dell’onda ECG.
Aggiornamento Spirometria
Gli ECG BTL possono essere facilmente aggiornati ad un sistema combinato cardio-polmonare professionale semplicemente connettendo il pneumotacografo BTL all’unità. Questo sistema è in grado di registrare ed interpretare sia le registrazioni ECG che i cicli di spirometria flusso-volume e volume-tempo.
Software Diagnostico
Il software BTL CardioPoint-ECG può essere utilizzato come opzione con questo elettrocardiografo. Con questa combinazione è possibile controllare la registrazione e analizzare l’ECG sullo schermo di un computer. Il software aiuta a gestire i dati dell’analisi del paziente ed offre una varietà di funzioni diagnostiche avanzate.
BTL CardioPoint®
Il software BTL CardioPoint è una soluzione versatile e completa che integra ECG, Prova da sforzo, ECG Holter, ABPM e Spirometria in un’unica piattaforma unificata. Il numero delle possibili configurazioni diagnostiche, grafiche e di operazioni in rete (network) lo rendono un software che si adatta facilmente all’utente.
Dati tecnici
PARAMETRI TECNICI
| BTL-08 LC Plus | BTL-08 LC | BTL-08 LT Plus | BTL-08 LT | |
|---|---|---|---|---|
UNITA’ ESTERNA |
||||
| Display | touch screen a colori da 8.4″ | touch screen a colori da 5.7″ | ||
| Dimensioni del display | 171 × 128 mm | 118 × 89 mm | ||
| Risoluzione schermo | 640 × 480 px | |||
| Tastiera | alfanumerica e funzioni, pulsanti touch screen | |||
| Controllo del contatto dell’elettrodo | indicazione di contatto di ogni elettrodo | |||
| Interfaccia | RS 232, USB, LAN (opzionale), WiFi (opzionale) | |||
| Dimensioni | 407 × 312 × 146 mm | 407 × 312 × 125 mm | 407 × 312 × 146 mm | 407 × 312 × 125 mm |
| Peso approx. | 5.9 kg | 5.7 kg | 5.9 kg | 5.7 kg |
STAMPANTE |
||||
| Larghezza carta | 210 mm | |||
| Tipo di carta | rotolo, fax, A5 piegata a Z, A4 piegata a Z/A4-carta comune | |||
| Tipo di stampa | termica/stampante esterna a inchiostro o laser | |||
| Velocità carta | 5, 10, 25, 50 mm/s | |||
SEGNALE |
||||
| Numero di canali | 12 | |||
| Numero di derivazioni | 12 | |||
| Derivazioni mostrate | 3, 6, 12 | |||
| Derivazioni stampate | 3, 4, 6, 12, 3 × 4 + 1, 3 × 4 + 2, 3 × 4 + 3, 4 × 3 + 1, 6 × 2 + 1, 6 × 2 + 2 | |||
| Trasmissione in modalità automatica | tempo reale, sincronizzata | |||
| Localizzazione Pacemaker | si (circuito riservato) | |||
| Sensibilità | 2.5, 5, 10, 20 mm/mV | |||
| Registrazioni salvate (strisce lunghe 10-sec) | 250 (minimo), 400 (tipico) | |||
| Registrazione lunga ECG 1 derivazione/2 derivazioni | 10/10 min | |||
FILTRI DIGITALI |
||||
| Filtri per alimentazione adattabili | 50–60 Hz | |||
| Filtri per tremori muscolari | 35, 25 Hz | |||
| Filtri della linea di base | 0.05 (3.2 s), 0.11 (1.5 s), 0.25 (0.6 s), 0.50 (0.3 s), 1.50 (0.1 s), linguette | |||
| Automatico | auto adattabili | |||
PROFILI STABILITI DALL’UTENTE |
||||
| No. di profili per modalità auto. e man. | illimitati | |||
| No. di profili per la registrazione lunga dell’ECG | illimitati | |||
INDICE DELLE OPZIONI DISPONIBILI |
||||
| Diagnosi (include: media, analisi, interpretazione del testo) | opzionale | |||
| Connessione al PC con software BTL CardioPoint-ECG | opzionale | |||
| Ergometria con software BTL CardioPoint-Ergo | opzionale | |||
| Comunicazione tramite WiFi & LAN con PC | opzionale | |||
SPECIFICHE TECNICHE |
||||
| Alimentazione | 100–230 V, 50–60 Hz | |||
| Risposta della frequenza | 0.05–170 Hz | |||
| Risoluzione digitale | 3.9 μV | |||
| Conversione A/D | 13 bit | |||
| Frequenza di campionamento ECG | 2000 Hz | |||
| Rilevazione Pacemaker | 100 μs / circuito riservato con funzione di localizzazione a 40000 Hz | |||
| Portata dinamica | 15.9 mV | |||
| Voltaggio di polarizzazione | ± 400 mV | |||
| Max. voltaggio costante | ± 5 V | |||
| Impedenza imput | > 20 MOhm | |||
| Scarto modalità comune | > 100 dB | |||
| Capacità dell’accumulatore | automatico: fino a 50 stampe, manuale: fino a 35 minuti di segnale stampato, monitoraggio: fino a 120 minuti |
|||
| Tempo di carica | approx. 4–6 ore (se completamente scarico) | |||
